Cette section est consacrée aux instructions de montage du ModulAM.
Quelles compétences sont nécessaires pour réaliser et assembler le ModulAM ?
- Savoir souder des composants électroniques sur un circuit imprimé,
- Posséder une connaissance basique de l’usage d’un multimètre,
- Aimer câbler soi-même des kits ou petits montages électroniques,
- Connaitre l’utilisation standard des fonctions d’un ordinateur personnel.
Je dispose sans doute de ces compétences, mais je débute et ce projet m’intéresse vraiment, comment faire ?
Pour bien débuter ou se remettre dans le bain de l’électronique de loisirs après plusieurs années (décennies ?) d’abstinence du fer à souder, le plus simple est d’effectuer une simple mise ou remise à niveau, afin de découvrir ou de réveiller les règles de base qui garantiront le plein succès de ce projet.
Rétrotechnique a édité un vade-mecum du débutant à lire absolument pour contrôler votre aptitude à entamer ce projet voire à perfectionner vos connaissances pour écarter le risque d’échec de l’entreprise.
Vade-mecum ?
Ce qu’il faut savoir pour :
- Votre sécurité,
- Disposer d’un outillage adapté,
- Réussir son câblage,
- Bénéficier d’un assistant,
- Identifier correctement un composant,
- Découvrir quelques astuces et conseils.
A lire et relire sans modération !

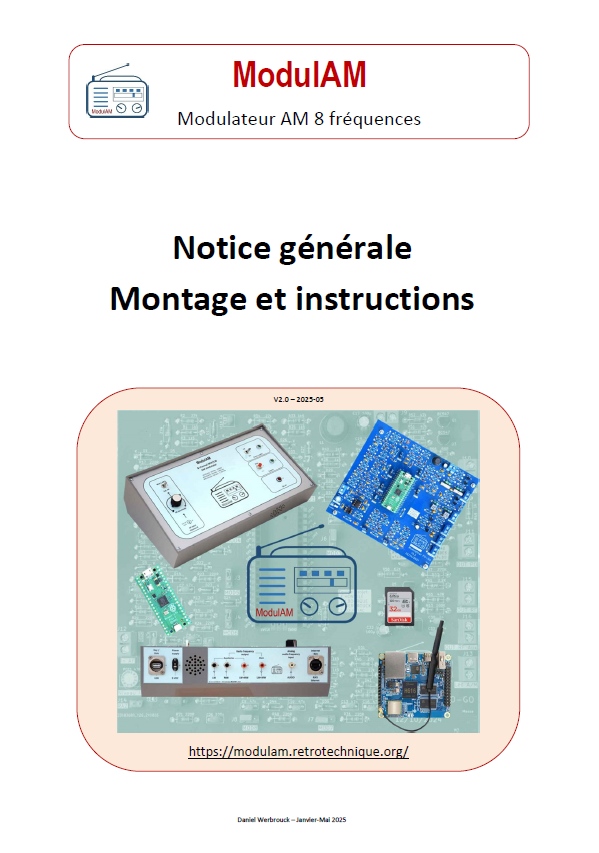

ModulAM
Notice générale
Montage et instructions
Table des matières
- Présentation des matériels
- Installation des logiciels
- Montage et assemblage
- Mise en service et exploitation de base
- Exploitation via le logiciel IHM
- Informations techniques et annexes.
Cette notice a été rédigée avec un minimum de termes techniques, en privilégiant l’illustration chaque fois que possible.
En français
ModulAM_Notice_générale_v2.0.pdf

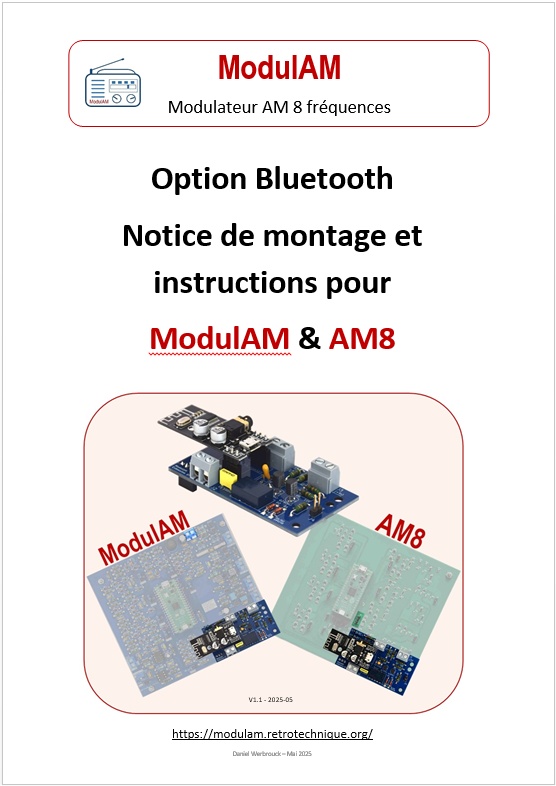

Option Bluetooth
ModulAM / AM8
Notice montage et instructions
Table des matières
- Schéma électronique
- Câblage du circuit imprimé
- Montage, assemblage ModulAM / AM8
- Exploitation via le logiciel IHM
Méthode de câblage pas à pas, à la porté du plus grand nombre.
Pour aller plus loin avec le ModulAM…
- Réalisation d’un boitier d’accueil (partie 1 & partie 2)
- Découverte du logiciel IHM via le simulateur
- Dossier technique de mesure et de test
- Nomenclature détaillée (n1) de la platine ModulAM
- Dossier de fabrication du circuit imprimé
- Téléchargement des logiciels fonctionnels
- Les différents cadrans TSF
- Foire aux questions (FAQ)
Disclaimer
The documents presented and available to download in English have been translated by an A.I. service.
It is possible, even probable, that certain terms or syntax have not been correctly translated.
Please do not hold this against us, in the hope that the essential points remain perfectly understandable.
